矩形波紋補償器的原理作用及安裝方法

在工業管道系統中，熱脹冷縮、機械振動或地基沉降等問題可能導致管道變形甚至損壞。為解決這一難題，??矩形波紋補償器??作為一種關鍵的柔性連接部件，能有效吸收管道的軸向、橫向及角向位移，保護系統安全穩定運行，它廣泛應用于冶金、電力、化工、建材等行業的矩形截面管道中。

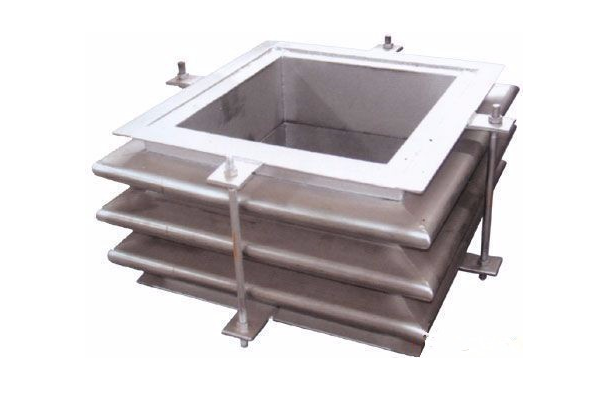

矩形波紋補償器是一種專為??矩形截面管道??設計的彈性補償裝置。與常見的圓形波紋補償器不同，它通過內部多個金屬波紋單元的彈性形變，補償因溫度變化（如高溫蒸汽、熱風管道）、外力作用（如風機振動）或基礎沉降引起的管道長度變化（軸向位移）、方向偏移（橫向位移）或角度扭轉（角向位移）。

矩形波紋補償器的三大作用

??位移補償??：吸收管道因熱膨脹/收縮產生的尺寸變化，避免管道應力集中導致開裂；

??減震降噪??：通過柔性結構緩沖機械振動傳遞，降低系統噪音；

??保護設備??：減少管道變形對相連閥門、法蘭或設備的拉扯破壞，延長系統整體壽命。

矩形波紋補償器的工作原理

其補償能力的本質源于波紋管的“彈性變形特性”。當管道受熱膨脹時，長度會增加，此時矩形波紋補償器通過波紋的拉伸（軸向補償）或橫向彎曲（橫向/角向補償）吸收多余尺寸；反之，管道收縮時，波紋管則通過壓縮或反向彎曲釋放儲存的彈性勢能。

各方向的位移補償：

??軸向補償??：管道沿自身長度方向伸縮時，波紋管整體拉伸/壓縮，補償軸向位移（常見設計補償量為±50mm至±300mm）；
??橫向補償??：管道發生垂直于軸線的方向偏移時（如因支架位移導致的左右偏移），波紋管通過波浪形結構的彎曲變形吸收橫向位移（通常補償量小于軸向）；
??角向補償??：管道連接處出現角度偏差時（如兩段管道存在1°-3°的轉角），波紋管通過局部波紋的非對稱變形實現角度微調。

矩形波紋補償器的規范安裝方法

1. 安裝前準備

??核對參數??：檢查補償器的矩形開口尺寸（長×寬）、法蘭規格（孔距、厚度）、設計補償量（軸向/橫向/角向）是否與管道系統一致；

??外觀檢查??：確認波紋管無劃傷、凹坑或焊接殘留，法蘭密封面平整無變形，限位拉桿螺母是否處于松開狀態（運輸固定用需拆除）；

??清潔管道??：清理管道連接端的焊渣、毛刺及油污，確保與補償器接觸面光滑無異物。

2. 安裝位置與方向

??預留位移空間??：補償器兩側需安裝??固定支架??（約束管道的整體位移）和??導向支架??（引導橫向或角向位移方向）。例如，軸向補償時，補償器應靠近固定支架安裝，其外側管道段需設置滑動支架（允許軸向自由移動）；

??方向標記??：若補償器有明確的軸向/橫向補償指向（如標注“Inlet→Outlet”），需按設計圖紙對齊管道位移方向；橫向補償時，補償器的窄邊通常對應管道的短邊方向（受力更均衡）。

3. 連接固定

??焊接連接??：若采用接管式補償器，先將接管與管道焊接（焊縫需飽滿無氣孔），再通過法蘭或直接焊接固定另一端；

??法蘭連接??：用高強度螺栓（建議8.8級以上）對稱緊固法蘭，確保密封墊片（如石棉橡膠板或金屬纏繞墊）均勻受壓，避免局部泄漏。

4. 限位裝置調整

安裝完成后，若補償器配備限位拉桿，需根據工況決定是否保留：

對于僅需軸向補償?shù)碾姞t除塵管道（位移量較?。刹鸪尬焕葬尫湃繌椥?；

對于可能承受外力沖擊的場合（如風機出口管道），建議保留限位拉桿并略微預緊（允許位移量控制在設計值的80%以內），防止意外過載。

5. 壓力試驗與調試

安裝后需對管道系統進行??水壓試驗（或氣密性試驗）??，試驗壓力為工作壓力的1.5倍（但不得低于0.6MPa），觀察補償器及連接處是否有滲漏或異常變形；

試運行階段，監測補償器在工況溫度下的位移量（可通過位移指示器或激光測距儀測量），確保其在設計范圍內工作，無異響或卡滯現象。

總之，矩形波紋補償器是矩形管道系統中不可缺少的“柔性關節”，其通過科學的結構設計和彈性補償原理，有效解決了工業管道的熱位移與振動問題。正確格規范的安裝這類金屬補償器，不僅能提升系統運行的安全性與可靠性，更能延長管道整體使用壽命，降低維護成本。想要了解更多信息資訊，請關注鑫晟波紋管網站：http://www.bjebey.com
